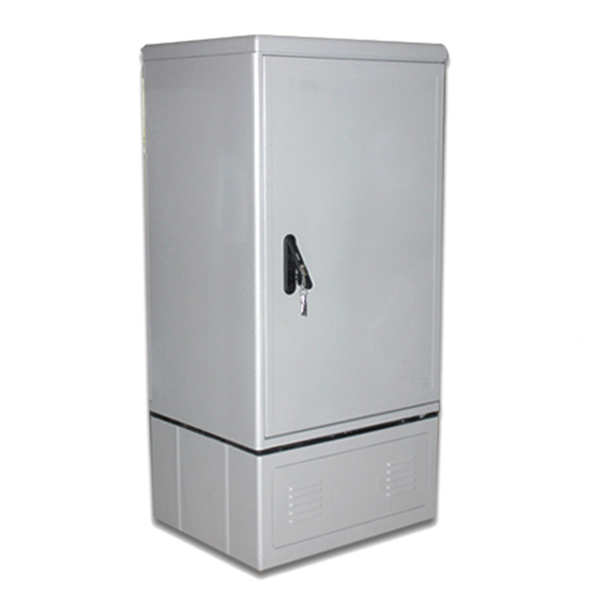

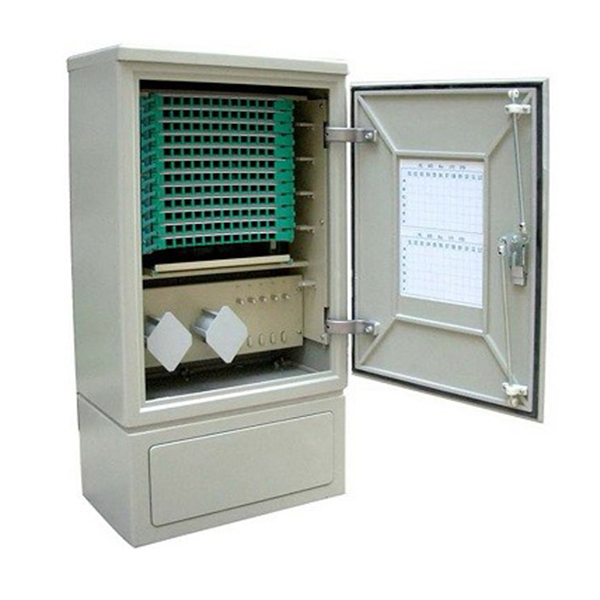

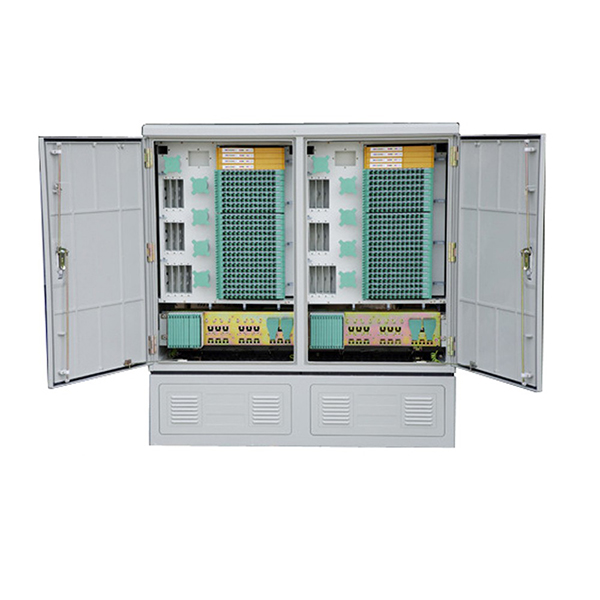

GFX-A 144 NÚCLEO 288 NÚCLEO GABINETE CRUZADO DE FIBRA ÓPTICA

GFX-A 144 NÚCLEO 288 NÚCLEO GABINETE CRUZADO DE FIBRA ÓPTICA

I.Generalidades

El gabinete de conexión cruzada óptica de la serie GXF tiene cuatro modelos: gabinetes de conexión cruzada óptica GXF-A, GXF-B, GXF-C y GXF-D. Esta serie de gabinetes de conexión cruzada óptica se compone principalmente de una caja de acero inoxidable o SMC, elementos de fijación del marco de la caja, dispositivo de protección y fijación de cables, módulo de soldadura directa, módulo de terminales que integra soldadura y distribución, conducto de cableado y dispositivo de bobinado de fibra óptica de cola . La caja de distribución es adecuada para la conexión, distribución y envío de cable de fibra de enlace exterior y cable de distribución óptica.

II. Características

1. Gran capacidad: la capacidad de distribución máxima es de 96 núcleos, 144 núcleos, 288 núcleos y 576 núcleos cuatro tipos de cables de fibra óptica, y la capacidad de soldadura directa es simple, 120 núcleos -240 núcleos, y cables de fibra óptica de cinta de 240 núcleos -480 núcleos.

2. El gabinete adopta materiales especiales resistentes a la corrosión de alta resistencia, tiene buenas propiedades impermeables, anticondensación y resistencia a la humedad, y puede soportar varios efectos adversos causados por el clima y el medio ambiente.

3. El gabinete está equipado con un conducto de cableado horizontal y hace que el diseño del cable óptico sea más razonable y ordenado.

4. Adopta la bandeja de terminales integrando soldadura y distribución. La soldadura y la distribución se realizan al mismo nivel, lo que hace que la operación sea conveniente, reduce la longitud de la fibra de la cola de la cinta y reduce el costo.

5. El módulo terminal adopta la estructura de extracción horizontal con 12 núcleos como una unidad, cada núcleo se puede extraer por separado, lo que hace que sea conveniente operar en la distribución y reduce la cantidad de curvas que surgen de la distribución de la fibra de cola.

6. El divisor de fibra óptica es estructuralmente razonable, el núcleo del cable de fibra óptica está revestido con una manga, y la fijación, conexión a tierra y otras operaciones en el cable de fibra óptica se pueden realizar sin quitar el divisor de fibra óptica.

tercero Principales requisitos técnicos

1. Condiciones del servicio

Temperatura de trabajo: ―5℃~+40℃ (interior), ―40℃~+60℃ (exterior)

Humedad relativa: ≦85 % (a +30 ℃) (interior), ≦95 % (a +40 ℃) (exterior)

Presión atmosférica: 70kPa~106kPa

2. Indicadores técnicos del conector de fibra óptica

   (1) La pérdida de inserción no supera los 0,5 dB.

   (2) Pérdida de retorno: la del tipo APC no es inferior a 60 dB, la del UPC no es inferior a 50 dB y la del tipo PC no es inferior a 40 dB.

3. Dispositivo de puesta a tierra de protección de alto voltaje

(1) Nivel de tensión soportada

El nivel de tensión soportada entre el dispositivo de puesta a tierra y la parte metálica de la caja no es inferior a 3000 V (CC) en 1 minuto.

(2) La puesta a tierra de protección de alto voltaje está conectada con el miembro de resistencia metálica, la capa metálica que bloquea la humedad y la capa de blindaje en el cable óptico, y el área de la sección del cable de tierra supera los 6 mm2.

(3) Resistencia de aislamiento

La resistencia de aislamiento entre el dispositivo de conexión a tierra y la parte metálica de la caja no es inferior a 2 × 104 mΩ, y el voltaje de prueba es DC500V.

4. Requisitos de idoneidad

 (1) Los cables de fibra óptica deberán cumplir con los estándares GB/T7424 y GB/T11819.

 (2) La longitud de onda operativa nominal es: 1310nm, 1550nm.

5. Resistencia mecánica

La apariencia del gabinete puede soportar al menos 980 N de presión vertical a la apariencia. Después de abrir la puerta del gabinete, puede soportar una presión de al menos 200 N desde el extremo más exterior de la puerta.

6. Rendimiento de sellado

El gabinete está en estado bloqueado. El rendimiento de protección del equipo interior puede alcanzar los requisitos de IP53 como se especifica en GB4205, y el de tipo exterior puede alcanzar los requisitos de IP65 como se especifica en GB4208.

IV. Estructura

La dimensión externa de los cables de 72 núcleos y 144 núcleos se puede ver en la Figura 1-1, su dimensión de montaje se puede ver en la Figura 1-2, el montaje colgado en la pared se puede ver en la Figura 1-3, la dimensión externa de Los cables de 288 núcleos se pueden ver en la Figura 2-1, la dimensión externa de los cables de 576 núcleos se puede ver en la Figura 3-1, la dimensión de la base se puede ver en la Figura 4 y la estructura interna se puede ver en la Figura 5 .

VI. Empacando y marcando

1. Embalaje

Todos los productos de la empresa se embalan en cajas de madera o cartón. Los productos se cubrirán con una bolsa de plástico antes de colocarlos en la caja de madera o cartón. El certificado del producto, la instrucción de operación y la lista de empaque se colocan en la caja de empaque.

2. Marcado

Los productos están marcados con el logotipo de la empresa y la marca del modelo en la posición llamativa. La superficie de los productos empacados deberá indicar el nombre y la dirección de la empresa, el nombre del producto, la cantidad y la fecha de salida de la empresa, y deberá estar marcada con la especificación, modelo, volumen, hacia arriba, a prueba de humedad, manejar con cuidado y otros palabra según sea necesario.

VI. Almacenamiento y Transporte

1. Almacenamiento

Los productos con embalaje exterior se almacenarán en el almacén donde la temperatura esté entre 5 ℃～+40 ℃, la humedad relativa sea inferior al 80 %, el aire esté ventilado y no haya ácidos, álcalis ni otros gases nocivos. La distancia vertical desde la cara del marco de almacenamiento (cuando los productos se almacenan en la parte inferior) hasta el suelo no debe ser inferior a 300 mm, y la distancia vertical desde la cara del marco de almacenamiento (cuando los productos se almacenan en la parte inferior) hasta el suelo no será inferior a 300 mm, y la distancia desde los productos almacenados hasta la pared exterior no será inferior a 400 mm.

2. Transporte

Los productos empacados pueden cumplir con los requisitos de varios medios de transporte y pueden evitar la exposición directa a la lluvia y la nieve.

VIII. Lista de partes

La lista de repuestos prevalece cuando los accesorios y repuestos salen de fábrica.
