CT-N1-16A Caja De Distribución De Fibra óptica De 16 Núcleos
CT-N1-16A Caja De Distribución De Fibra óptica De 16 Núcleos
1. Descripción
El equipo se utiliza como punto de terminación para que el cable alimentador se conecte con el cable de bajada en el sistema de red de comunicación FTTx. El empalme, la división y la distribución de la fibra se pueden realizar en esta caja y, mientras tanto, proporciona una sólida protección y gestión para la construcción de la red FTTx.
2. Características
1. Estructura cerrada total.
2. Material: PC+ABS, resistente a la humedad, al agua, al polvo, antienvejecimiento, nivel de protección hasta IP65/66.
3. Sujeción para cable de alimentación y cable de bajada, empalme de fibra, fijación, almacenamiento, distribución... etc. todo en uno.
4. El cable, los pigtails y los latiguillos se ejecutan a través de sus propios caminos sin molestarse entre sí, instalación de divisor PLC de tipo micro, fácil mantenimiento.
5. El panel de distribución se puede voltear hacia arriba, el cable de alimentación se puede colocar mediante el puerto de expresión, fácil de mantener e instalar.
6. La caja se puede instalar montada en la pared o en un poste, adecuada tanto para uso interior como exterior.
3. Especificación
1. Requisito ambiental
Temperatura de trabajo: -40 ℃ + 85 ℃
Humedad relativa: ≤85%（+30℃）
Presión atmosférica: 70KPa-106Kpa
2. Ficha técnica principal
Pérdida de inserción: ≤0.15dB Pérdida de retorno UPC: ≥50dB Pérdida de retorno APC: ≥60dB
3. Ficha técnica a prueba de truenos
La resistencia de aislamiento entre el dispositivo de puesta a tierra y las partes metálicas de la caja no es inferior a 2*104 MΩ/500 V (CC); IR≥2*104 MΩ/500 V
La resistencia de voltaje entre el dispositivo de puesta a tierra y la caja y sus partes metálicas no es inferior a 3000 V (CC)/min, sin pinchazos ni descargas disruptivas; U≥3000 V
1. Tabla de configuración

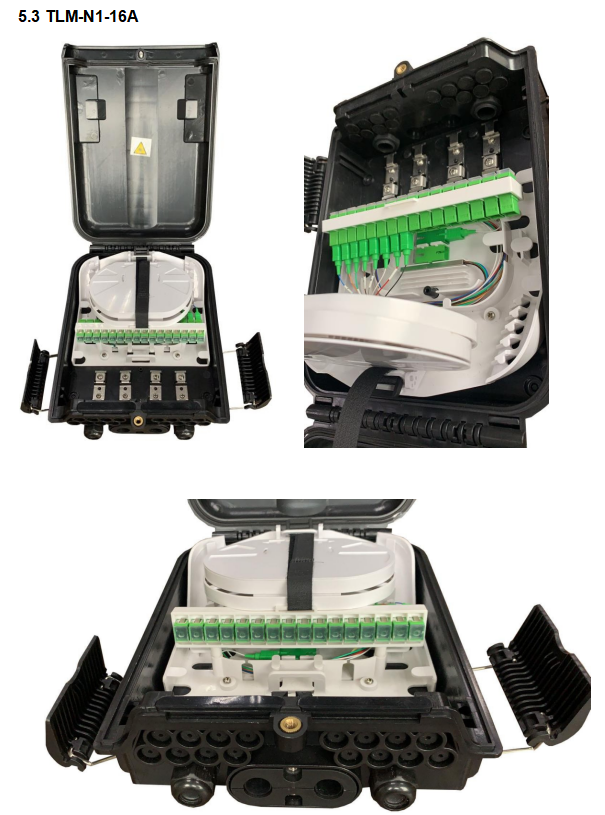

4.1 TLM-N1-16A
Configuration table | Wall mounting | Pole mounting installation | |
Model | 16core | 16core | |
Size(mm) | 290*210*82 | 290*210*82 | |
Material | PC/ABS | PC/ABS | |
Color | black | black | |
Inner box size(mm) | 300*220*95 | 300*220*115 | |
Individual weight(kg) | 1.22 | 1.32 | |
Outer box size(mm) | 500*310*460 | 600*310*460 | |
Gross weight(kg) | 12.9 | 13.9 | |
Outer box capacity(PCS) | ） 10 | 10 | |
Into the largest cable diameter(mm) | Waterproof joint aperture(mm) | 12 | 12 |
Hole diameter of tapping plug(mm) | 16 | 16 | |
