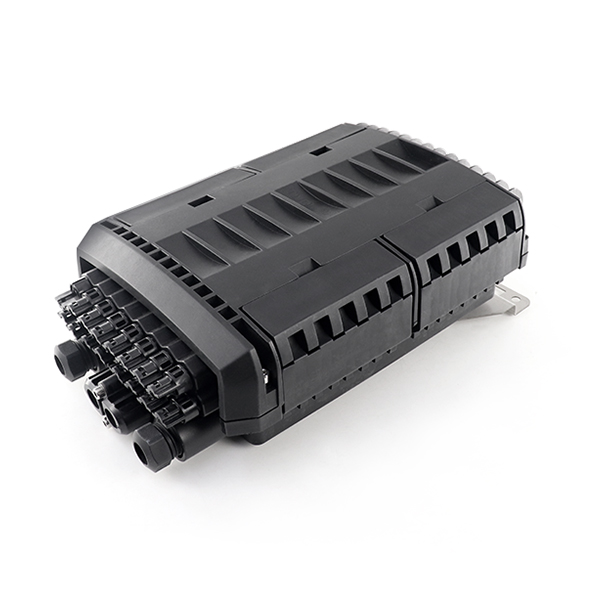

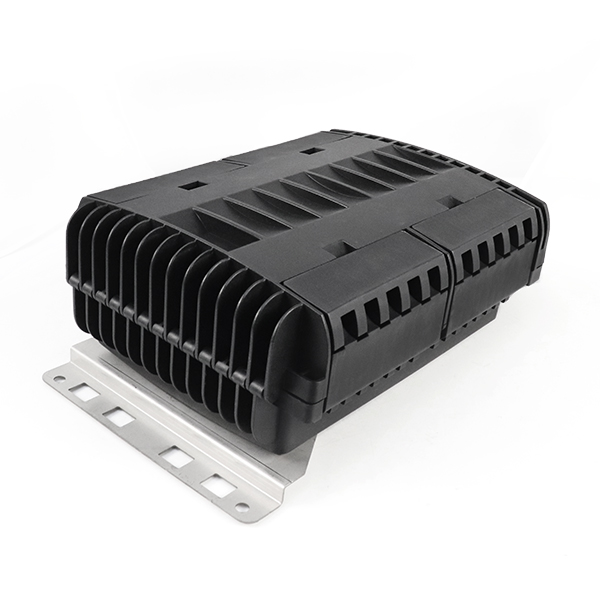

TGJS303 CIERRE DE SPLICE ÓPTICO DE FIBRA BÁSICA 96

TGJS303 CIERRE DE SPLICE ÓPTICO DE FIBRA BÁSICA 96

TGJS 303 CIERRE DE SPLICE ÓPTICO DE FIBRA BÁSICA 96

1. Introducción general

TGJS-303 está diseñado para sellar sin tornillos. El tamaño compacto y la cubierta abatible brindan una operación fácil y una función completa.Las bandejas de empalme se unen con una bisagra en un lateral, lo que facilita la operación en cada bandeja. Está diseñado para evitar daños en la operación.

2. Especificación

Dimension（mm）	380×245×130	Max. capacity(Single fiber)	16
Weight（kg）	4.5~5	Sealing type	Mechanical
Cable ports	1 input cable port for un-cut cable from diameter from10~17.5mm. 2 output cable ports for cable diameter from 8~17.5mm. 16 output cable ports for cable diameter less than 4mm.	Single splice tray capacity(Single fiber)	16
Splice tray quantity	2pcs

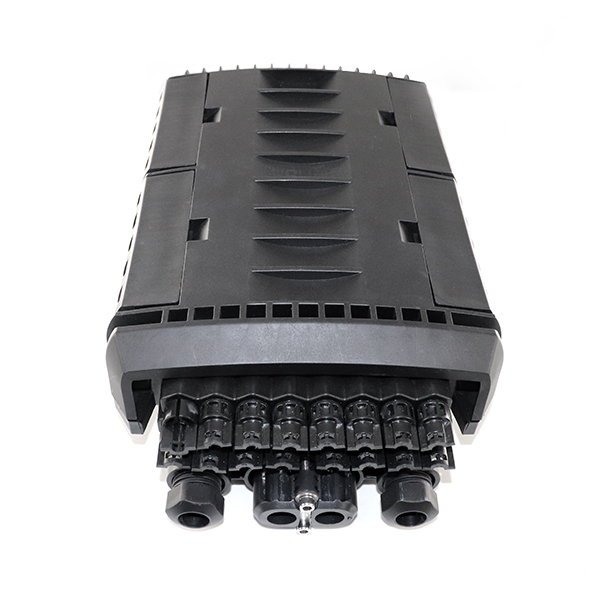

3. Estructura

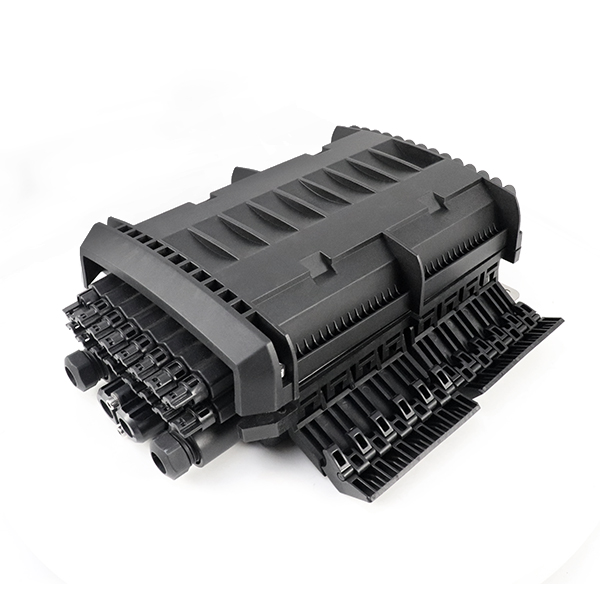

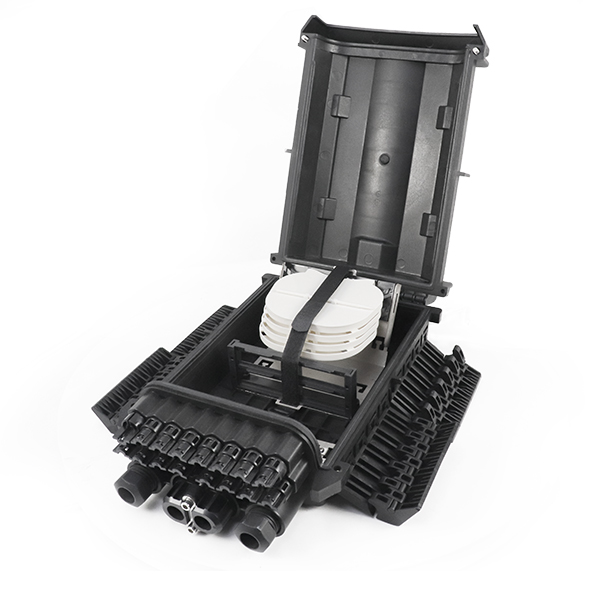

3.1 Cierre y accesorios

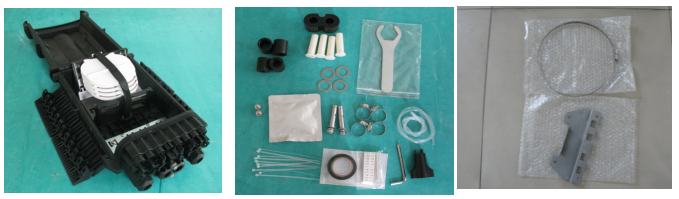

3.2 Parts list

3.2.1 Main kits

S/N	Description	Quantity	Note
1	Lid	1	337(L)×242(W)×63(H)mm.
2	Base	1
3	Sealing ring	1	Box sealing
4	8202 sealing parts	16	Sealing cable ports
5	Splice tray	4	For cable splicing and storage
6	Splice tray cover	1
7	Splice tray bandage	1	Fixing several splice trays
8	Fastener bolt	2	Fixing lid and cover of closure
9	Buckle	4	Fixing lid and cover of closure
10	Tight nuts	16	Sealing soft cable ports
11	Tight tool	1	Special for tight the nuts
12	Cable fixing panel	1	Fixing un-cut cable
13	Adaptor installation panel	4	An adaptor panel for 6 SC simplex adaptors
14	Splice tray bracket	1	Install 4 splice trays
15	Top cover stopper	1	Limit top cover
16	Plastic nuts	2	Fixing cable

S/N	Description	Quantity	Note
17	Wall mounting kit	1	For wall mounting
18	Expansion anchor bolt	2	Parts of the wall mounting kit
19	Hexagon bolt	2	Parts of the wall mounting kit
20	Nylon tie（3*120mm）	12	Fixing cable
21	Fusion sleeve(Φ1.0*60mm)	According to the fiber cores.	Cable splicing
22	0.2m coil tube	1	Protect the fiber
23	Insulation tape	1	Accessorial fixation
24	0.5m EVA tube	1	Protect fiber
25	Drier	1
26	M6 internal hexagonal wrench	1	Tool to open the box
27	14# grommet	2	For cable dia. From 12-17.5mm
28	41# grommet	2	For cable dia. From 8-12mm
29	Plastic plug	4	Seal the cable port
30	Iron spanner	1	Tool

3.2.3 Optional parts

S/N	Description	Quantity	Note
25	Pole mounting kit	1	For pole mounting
26	Valve	1	Testing sealing performance

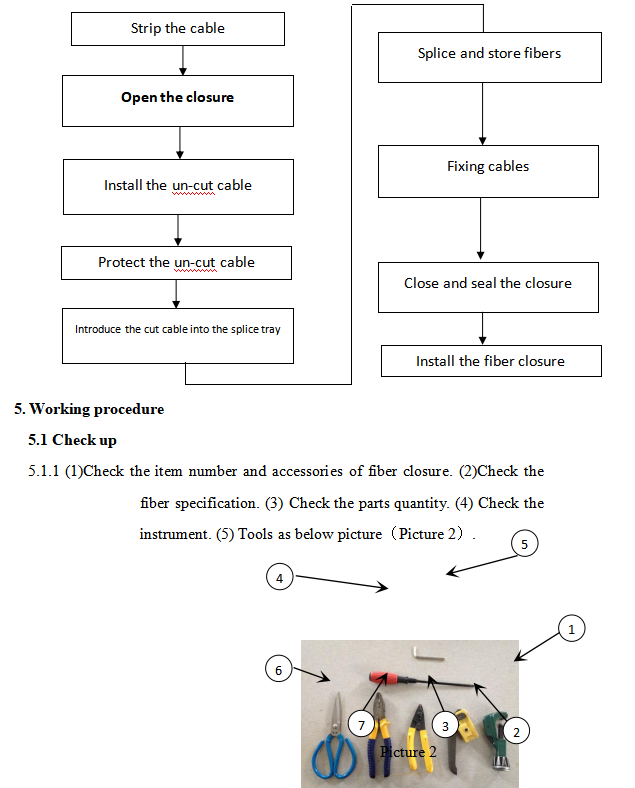

4. Installation instruction

1. Cuchilla de corte transversal para capa exterior de seguridad del cable.

2. El cuchillo de cable abierto longitudinal.

3.Abrazadera de corte de núcleo de acero.

4. Destornillador cruzado.

5. Llave de vaso hexagonal M6.

6.Tijeras.

7. Cutting clamp

7. Principales datos técnicos.

7.1 Temperatura ambiental：-40℃~+65℃

7.2 Rendimiento óptico: Sin atenuación adicional significativa.

7.3 IP68

8. Packing, transportation and storage

8.1 El embalaje de este equipo es a prueba de humedad y terremotos. Los accesorios se empaquetan primero en bolsas de plástico, luego en las cajas con bolsas de plástico para sellar. Hay señales de dirección a prueba de humedad y terremotos fuera de las cajas.

8.2 No se puede invertir en el transporte y estar libre de rodar durante el transporte. Cargue con cuidado y evite la colisión. Debe evitar que llueva intensamente antes de la instalación. La temperatura en el transporte debe controlarse entre -35 ℃ y +55 ℃.

8.3 La acumulación excesiva de mercancías debe almacenarse en las cajas de cartón. La tesorería debe alejarse de la erosión de los equipos de gas corrosivo y la temperatura debe ser inferior a 45 ℃ y superior a -5 ℃, y la temperatura relativa no debe ser alta a largo plazo (generalmente menos del 75 %).
