CIERRE EN LÍNEA

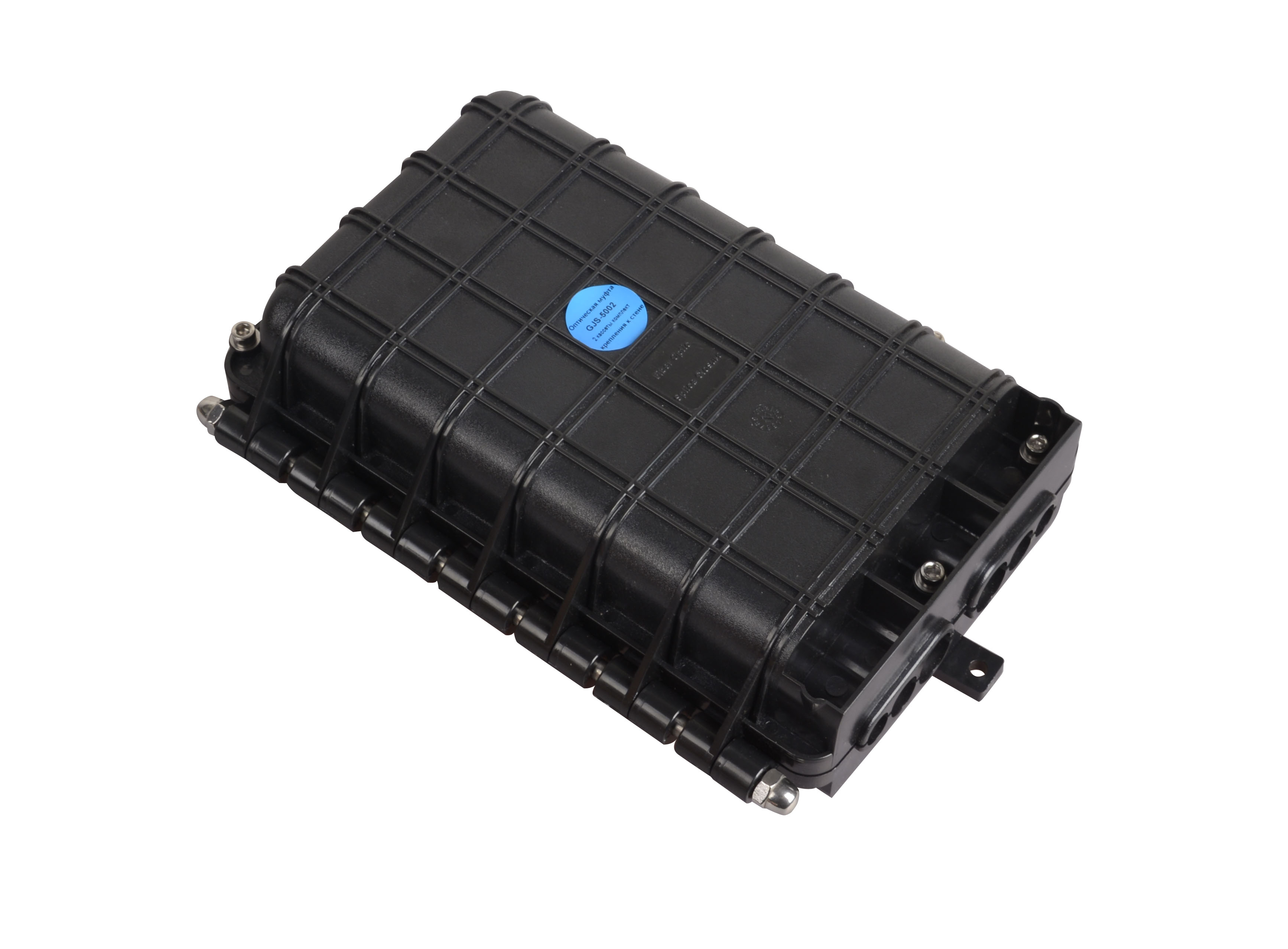

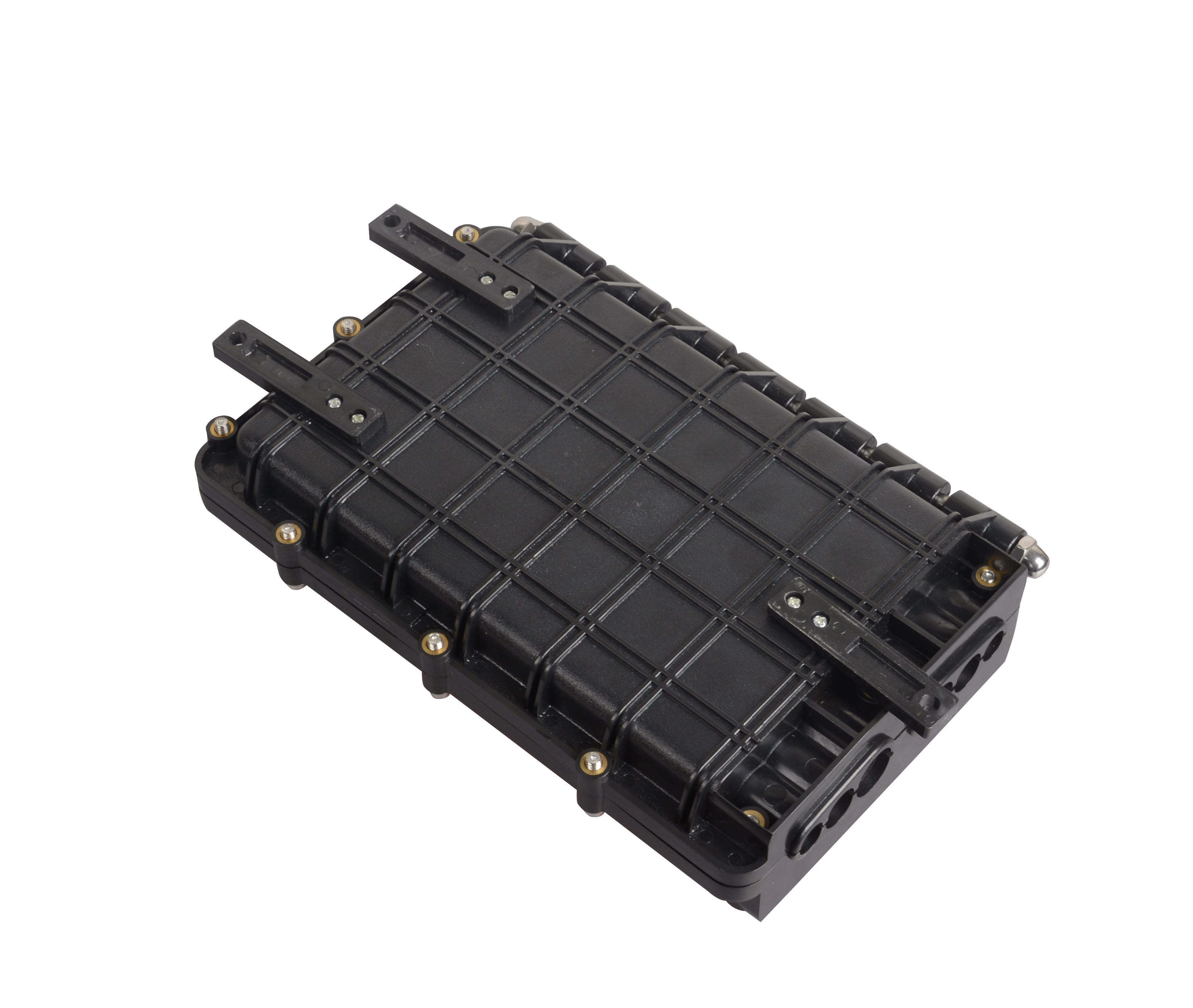

CT005 CIERRE DE EMPALME DE NÚCLEO 48 EN LÍNEA DE FIBRA ÓPTICA
CT005 CIERRE DE EMPALME DE NÚCLEO 48 EN LÍNEA DE FIBRA ÓPTICA
1. Ámbito de aplicación
Este manual de instalación es adecuado para el cierre de empalme de fibra óptica (en lo sucesivo abreviado como FOSC), como guía para una instalación adecuada
El ámbito de aplicación es: aéreo, subterráneo, tubería, pozo de mano La temperatura ambiente varía de -40 a 65 ℃.
2. Estructura básica y configuración
2.1 Dimensión y capacidad
Outside dimension (LxWxH) | 300×200×80 (mm) |
Weight (excluding outside box) | 2650g – 2800g |
Material | ABS or ABS+PC |
Number of inlet/outlet ports | 3 (pieces) on each side |
Diameter of fiber cable | Φ8—Φ20 (mm) |
Capacity of FOSC | Bunchy: 12—120 (Cores) |

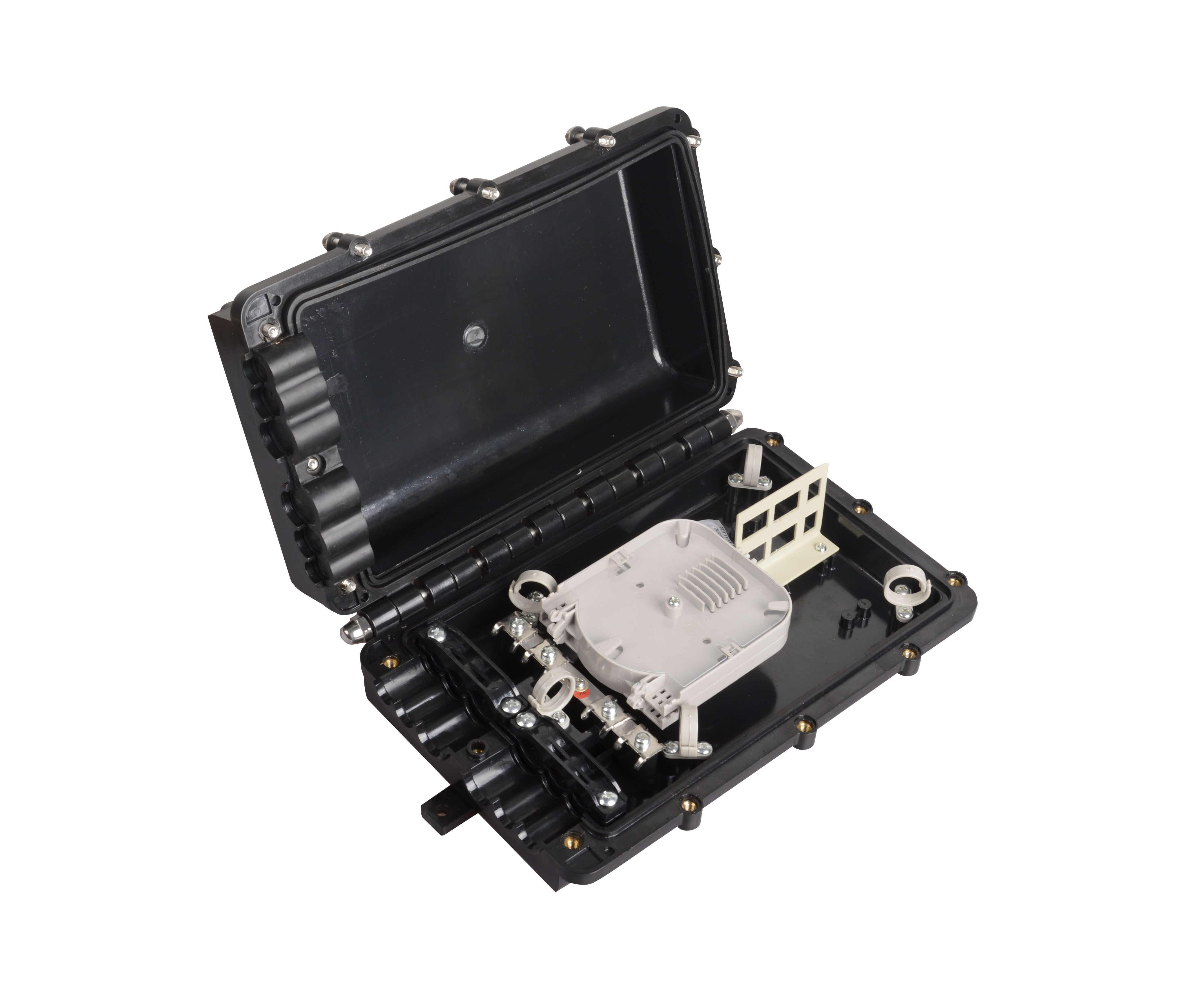

2.2 Componentes principales
No. | Name of components | Quantity | Usage | Remarks |
1 | Housing(botto m) | 1 set | Protecting fiber cable splices in whole | Internal diameter:
240*148*86(mm) |
2 |
Housing(cover) |
1 set | Protecting fiber cable splices in whole | Internal diameter:
240*148*86(mm) |
3 | Fiber optic splice tray (FOST) | Max 8 trays (bunchy) or 6 trays(ribbom) | Fixing heat shrinkable protective sleeve and holding fibers | |
4 | Seal fitting | 1 set | Sealing between FOSC cover and FOSC bottom | |
5 | Port plug | 6 pieces | Sealing empty ports | |
6 |
Fixed bolt |
1 set |
Fixing the housing |
