CT101H CIERRE DE EMPALME DE NÚCLEO 48 DE FIBRA ÓPTICA

CT101H CIERRE DE EMPALME DE NÚCLEO 48 DE FIBRA ÓPTICA

Visión general

Las cajas de empalme óptico se utilizan para distribuir, empalmar y almacenar los cables ópticos exteriores que entran y salen por los extremos de la caja. Hay dos formas de conexión: conexión directa y conexión dividida. Son aplicables a situaciones tales como sobrecarga, man-well de tubería, situación incrustada, etc. En comparación con la caja de terminales, el cierre requiere un requisito de sellado mucho más estricto. El anillo de sellado y la válvula de aire son necesarios para el cierre, pero no son necesarios para la caja de terminales.

Características

La carcasa del cierre está hecha de plásticos de ingeniería de calidad y tiene un buen rendimiento contra la erosión contra ácidos y sales alcalinas, antienvejecimiento, así como una apariencia suave y una estructura mecánica confiable.
La estructura mecánica es confiable y tiene el rendimiento de resistir el medio ambiente salvaje y los cambios climáticos intensos y el entorno de trabajo serio. El grado de protección alcanza IP68.
Los cierres son aplicables al cable óptico tipo cinta y al cable óptico común.

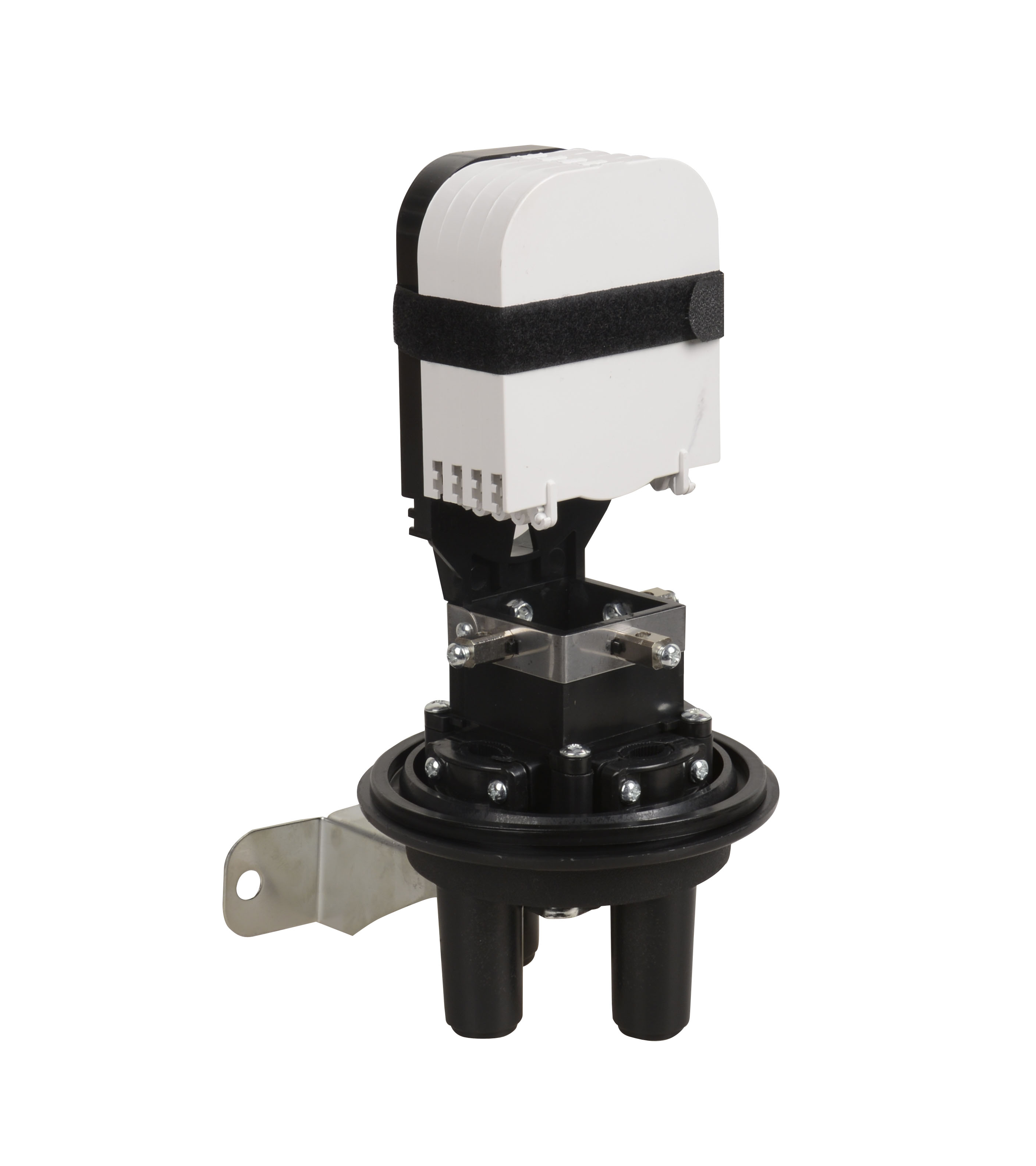

Las bandejas de empalme dentro del cierre se pueden girar como folletos y tienen un radio de curvatura adecuado y espacio para enrollar la fibra óptica para garantizar que el radio de curvatura para el enrollado óptico sea de 40 mm. Cada cable óptico y fibra se pueden operar individualmente.
El cierre es de pequeño volumen, gran capacidad y conveniente mantenimiento. Los anillos de sellado de goma elástica dentro del cierre tienen un buen sellado y un rendimiento a prueba de sudor.
La carcasa se puede abrir repetidamente sin fugas de aire. No se requieren herramientas especiales. La operación es fácil y simple. La válvula de aire se proporciona para el cierre y se utiliza para comprobar el rendimiento del sellado.

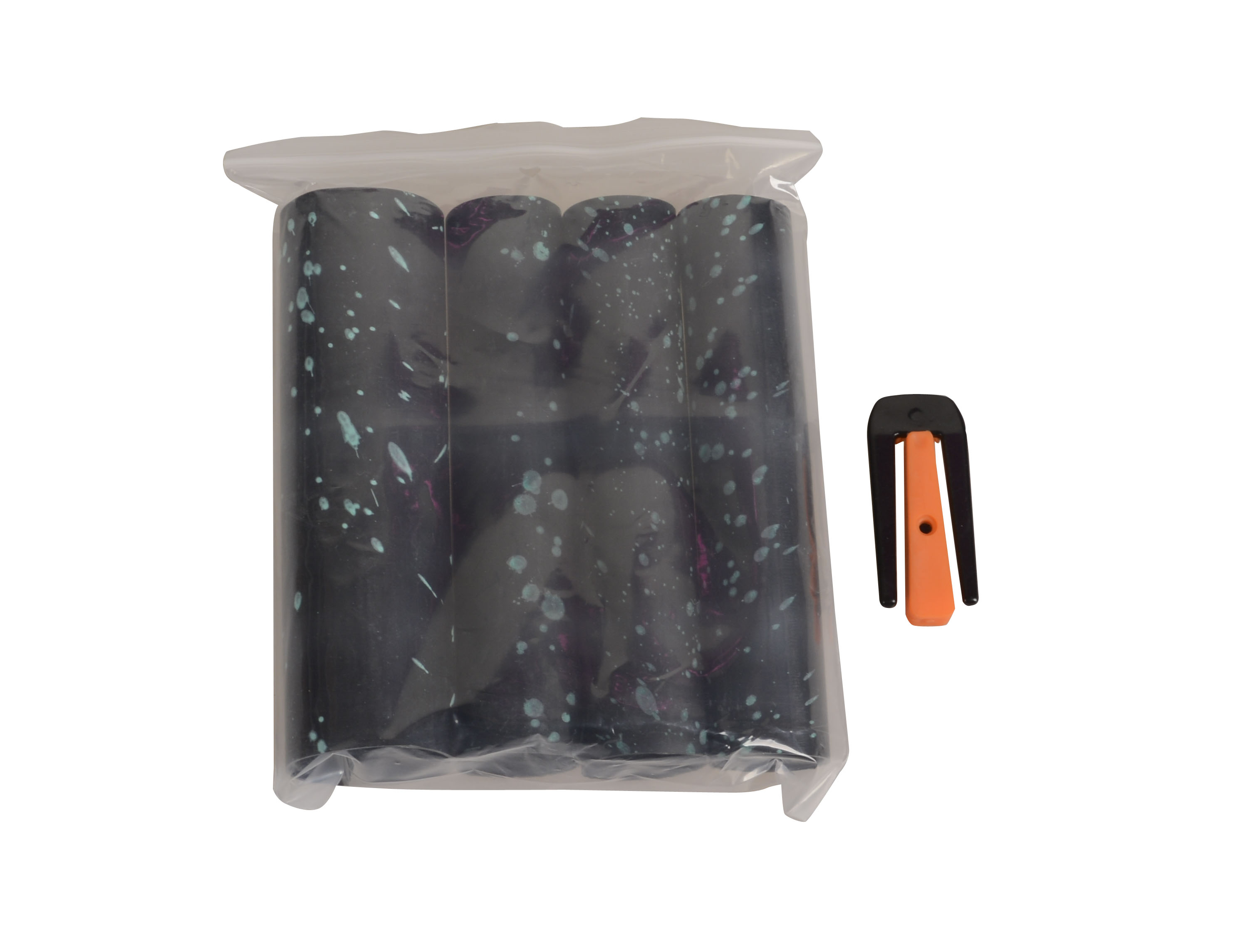

Heat shrink seal Type

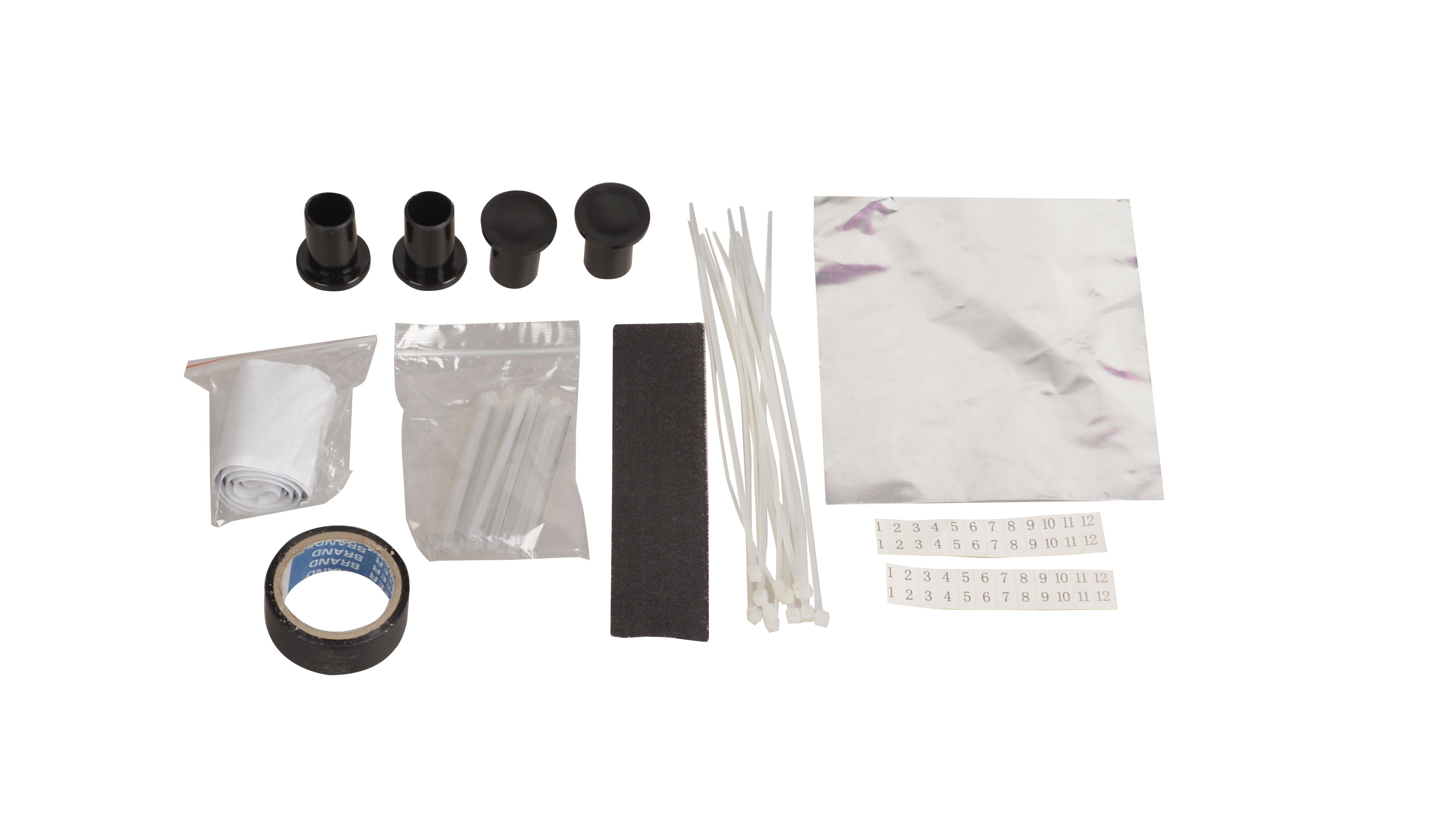

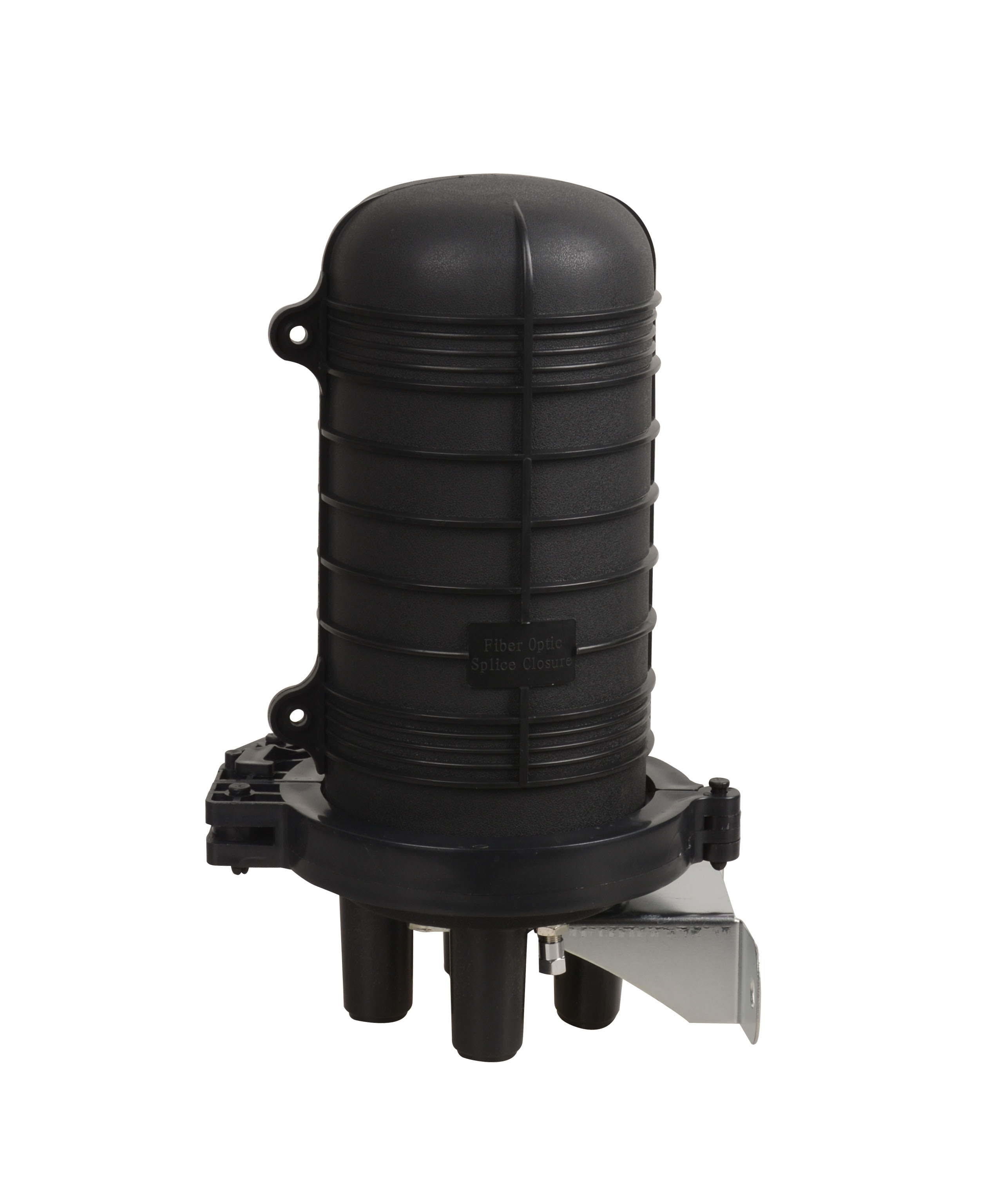

Vista de productos

Dimensiones y capacidad

Dimensions (D*H) :	300mm*120mm
Max Capacity:	48 Cores
Number of Cable Entrance/Exit:	1:3
Diameter of Cable:	3 small round ports(21mm) and 1 large oval port(34mm)

Condiciones de operación

Temperature:	-40℃~+60℃
Humidity:	≤95% (at 40℃)
Air Pressure:	70kPa ~106kPa

Especificaciones técnicas

Rendimiento del sello: después de sellar la caja, infle a 100 kPa hacia adentro (la inflación solo se aplica a los modelos con orificio de aire) y luego sumérjala en el agua a temperatura normal, después de 15 minutos de observación constante, no hay burbujas para desbordar.
Resistencia de aislamiento: la resistencia de aislamiento entre la pieza de trabajo metálica y la tierra es superior a 20kMΩ.
Presurización: no hay ruptura o flameo por debajo de 15kVdc/1min entre la pieza de trabajo de metal y la tierra.
El radio de curvatura de la fibra 40 mm, sin pérdida adicional dentro de la bandeja de empalme.
Puede soportar la resistencia a la tracción axial no menos de 1000N.
Vida útil: 25 años.
Otras actuaciones están todas de acuerdo con el requisito de la norma YD/T814-1998.
