1 Resumen

Cierre de unión óptica: Dispositivo de protección diseñado para administrar y mantener la continuidad óptica, mantener el buen sellado y la duración de la resistencia mecánica entre los cables de empalme. Es aplicable para montaje aéreo, montaje en ductos, montaje en postes y bocas de acceso, etc. Su cuerpo está hecho de excelentes plásticos de ingeniería, las piezas de fijación están hechas de material inoxidable y las piezas de sellado están hechas de caucho de silicona de alta calidad. El reingreso es uno de sus personajes destacados.

2 Area en uso

El cierre de junta tipo domo CT102H sigue estrictamente el estándar YD/T 814.1-2004, jugando

un papel en PON que ramifica y empalma los cables de bajada de los cables de alimentación. En FTTX, el cierre de juntas resuelve principalmente los problemas que ocurren en circunstancias como: unir el cable A a B, empalme de fibra única para usuarios de pequeña capacidad, divisor óptico y entrada y salida de múltiples cables.

3Características técnicas

3.1 Principales parámetros técnicos eléctricos Dispositivo de puesta a tierra de protección de alta tensión


Resistencia de aislamiento: ≥2 × 104 MΩ/500 V (corriente continua)


Resistencia de voltaje: ≥15000 V (corriente continua)/1 min, sin ruptura, sin arco


3.2 Principales parámetros de rendimiento mecánico


Resistencia a la tracción: el cierre de la junta puede soportar no menos de 600 N de fuerza axial. Resistencia al aplastamiento: el cierre de la junta puede soportar una presión de 1500 N/100 mm. Resistencia al impacto: el cierre de la junta puede soportar 16 N·m por vez, 3 tres veces en total.

Capacidad de flexión: el área de unión entre el cierre y el cable puede soportar una carga de flexión de 150 N, con un ángulo de flexión de ± 45 °, 10 ciclos en total.

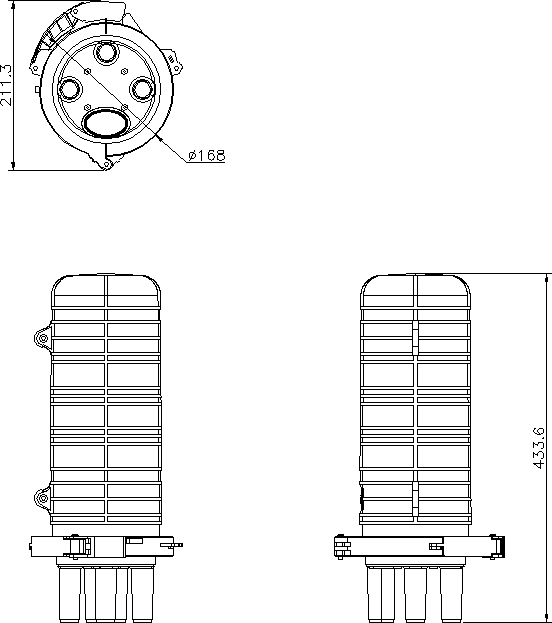

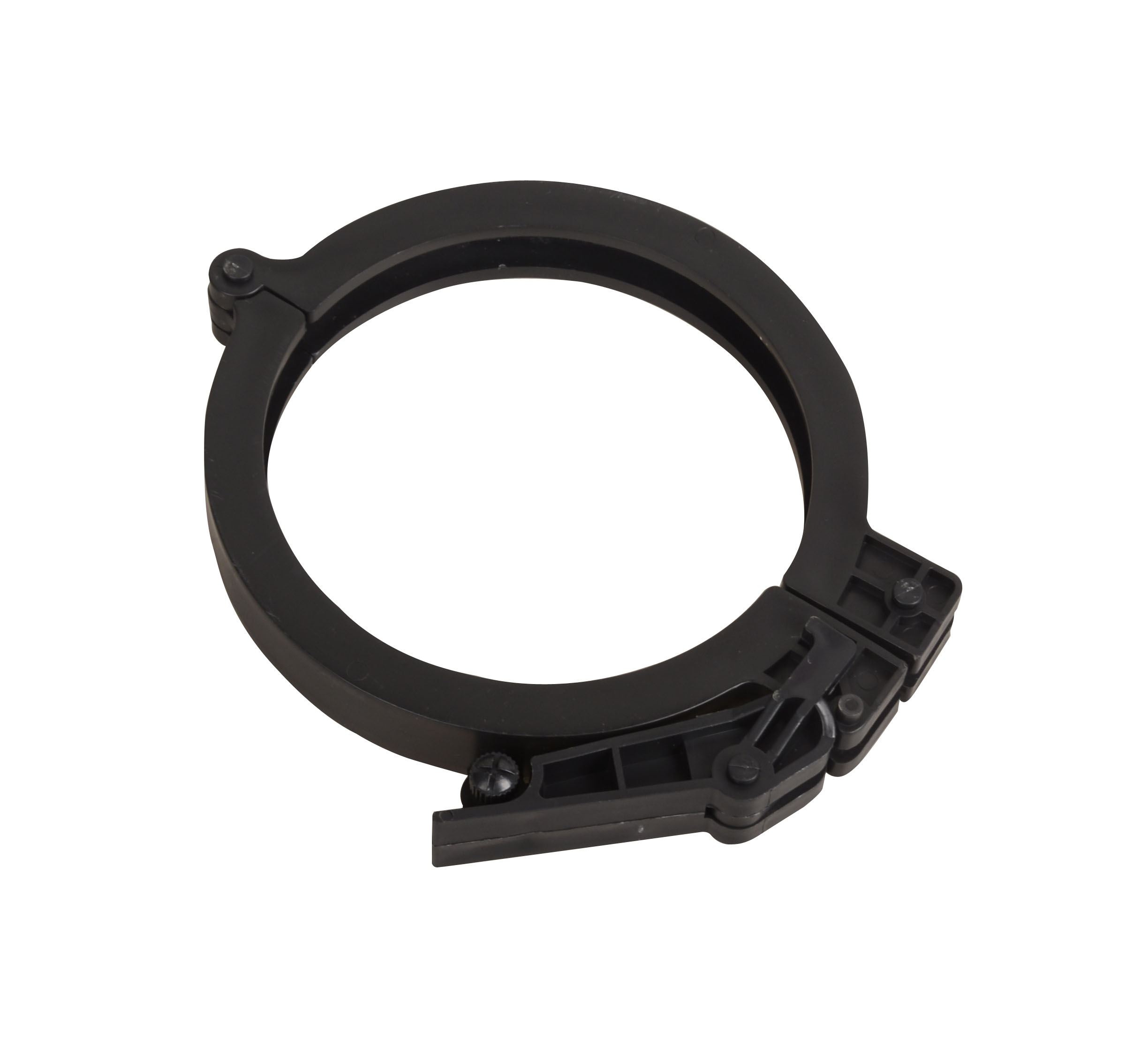

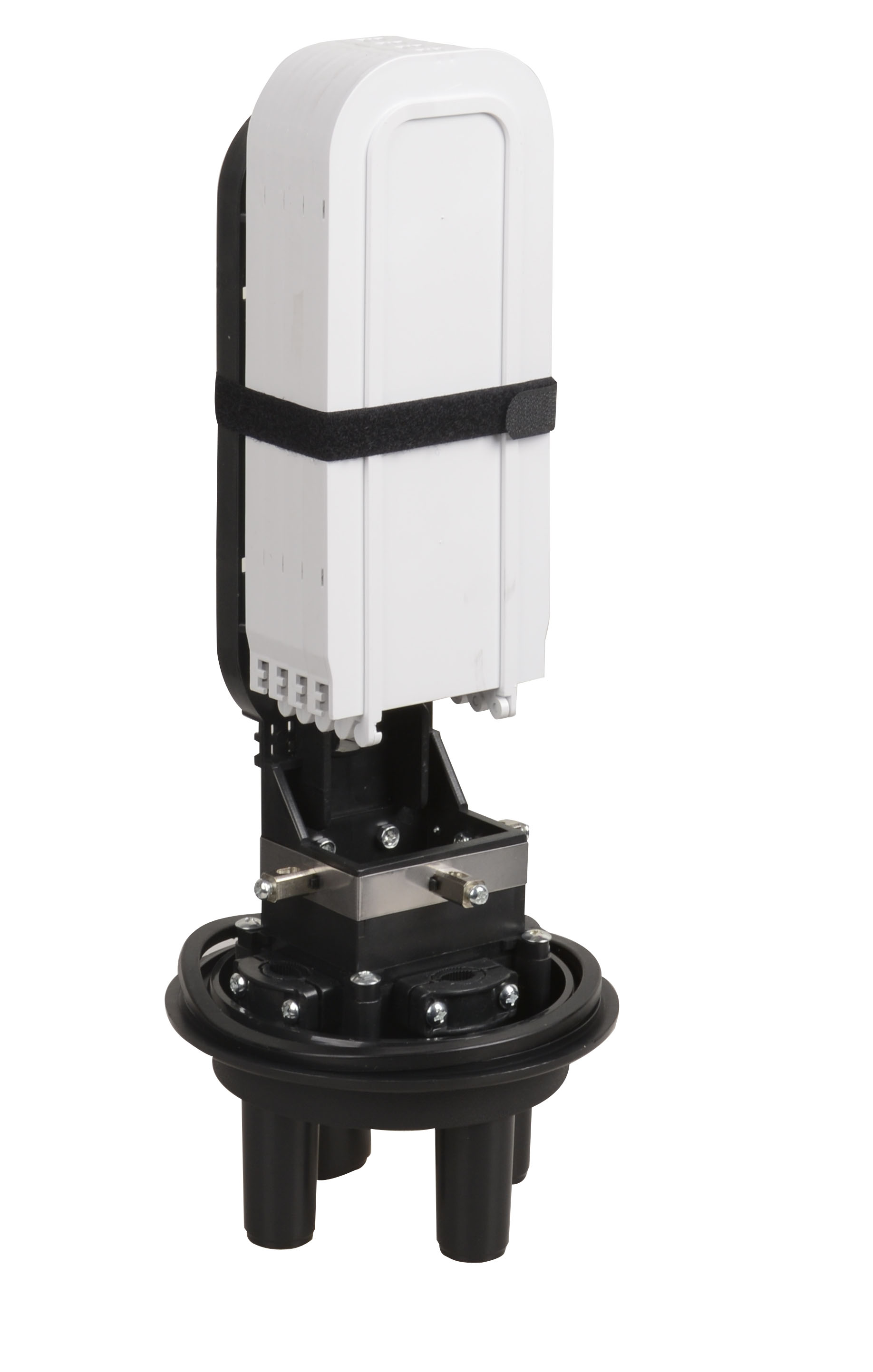

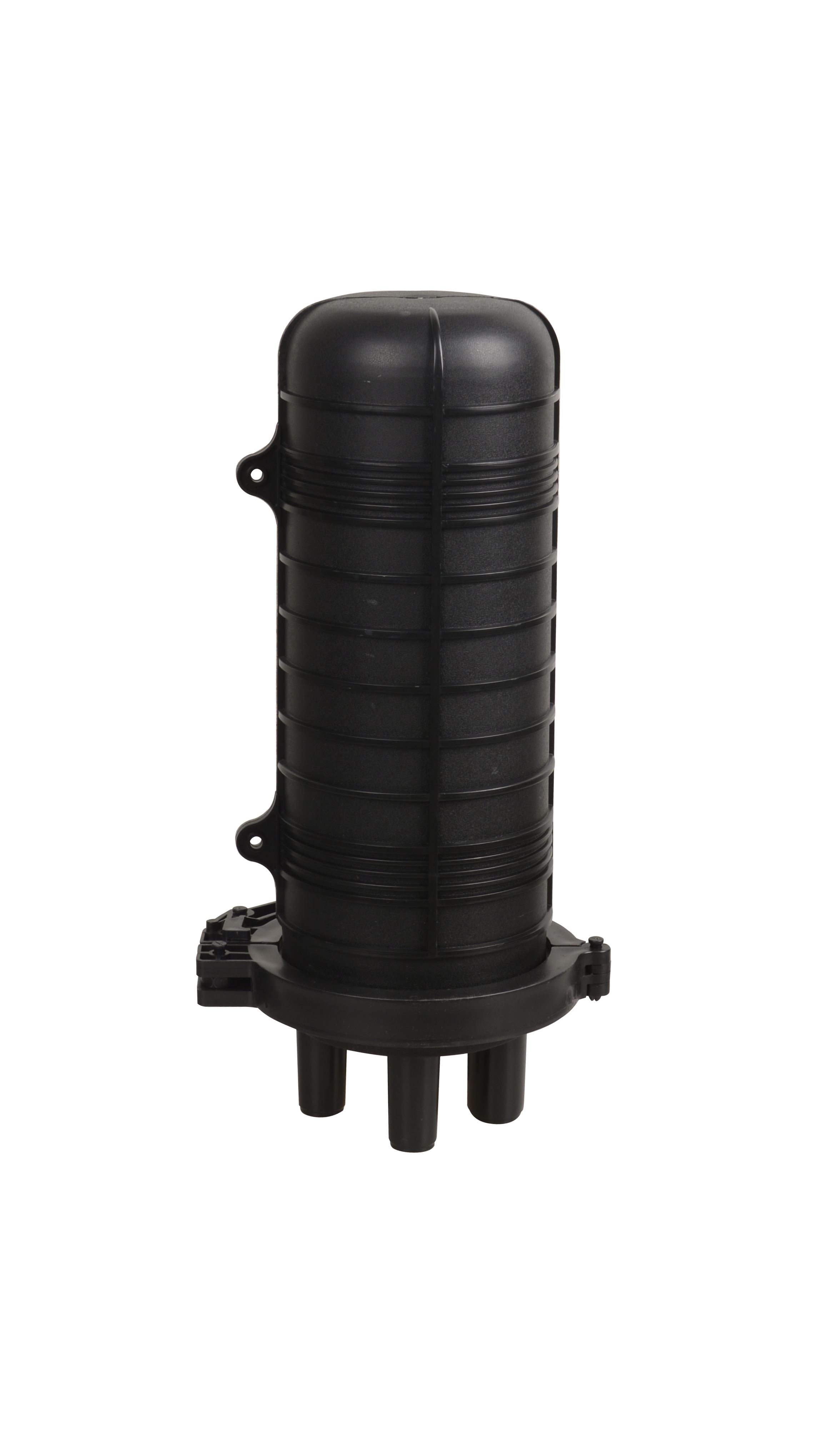

3.3 Estructura básica y dimensiones

El cierre de junta tipo domo CT102H tiene 1 entrada de forma ovalada y 3 salidas de forma redonda. demostración de la siguiente manera:


3.1 Features

★ Aéreo, subterráneo, mural, montaje en pozo

★ La parte de plástico está hecha de PP o ABS, la parte de metal está hecha de acero inoxidable

★ Fácil y rápido de sellar el cuerpo, los orificios de entrada y salida

★ El excelente diseño garantiza que el radio de curvatura y el espacio de almacenamiento de la fibra sean lo suficientemente grandes para operar

★ El gran espacio de almacenamiento y el ángulo de giro de 90° hacen que el mantenimiento y la extensión sean mucho más convenientes

★ Listo para instalar dispositivos de puesta a tierra y válvula de inflado

★ Más de 20 años de durabilidad

★ Grado de protección IP68: IP68

3.2 Medio ambiente


Temperatura de trabajo: -40℃~+65℃ Temperatura de almacenamiento: -25℃~+65℃ Humedad relativa: ≤85%(+30℃) Presión atmosférica: 70~106kPa

4Instalación y ajuste

4.1 Inspección de desembalaje

Examine si todas las piezas están incluidas y asegúrese de que el producto esté en buenas condiciones mientras desempaqueta el paquete.

4.2 Kits necesarios para la instalación

Prepare los kits como destornilladores, llaves inglesas, sierras para metales, pistolas sopladoras, etc. antes de la instalación.

4.3 Instalación

Hay dos modos de montaje para el cierre de junta tipo domo GJS-Q, montaje aéreo y en poste. Cada modo tiene sus propios accesorios de instalación relacionados. Accesorios de montaje aéreo para instalación aérea, accesorios de montaje en poste para instalación de montaje en poste.

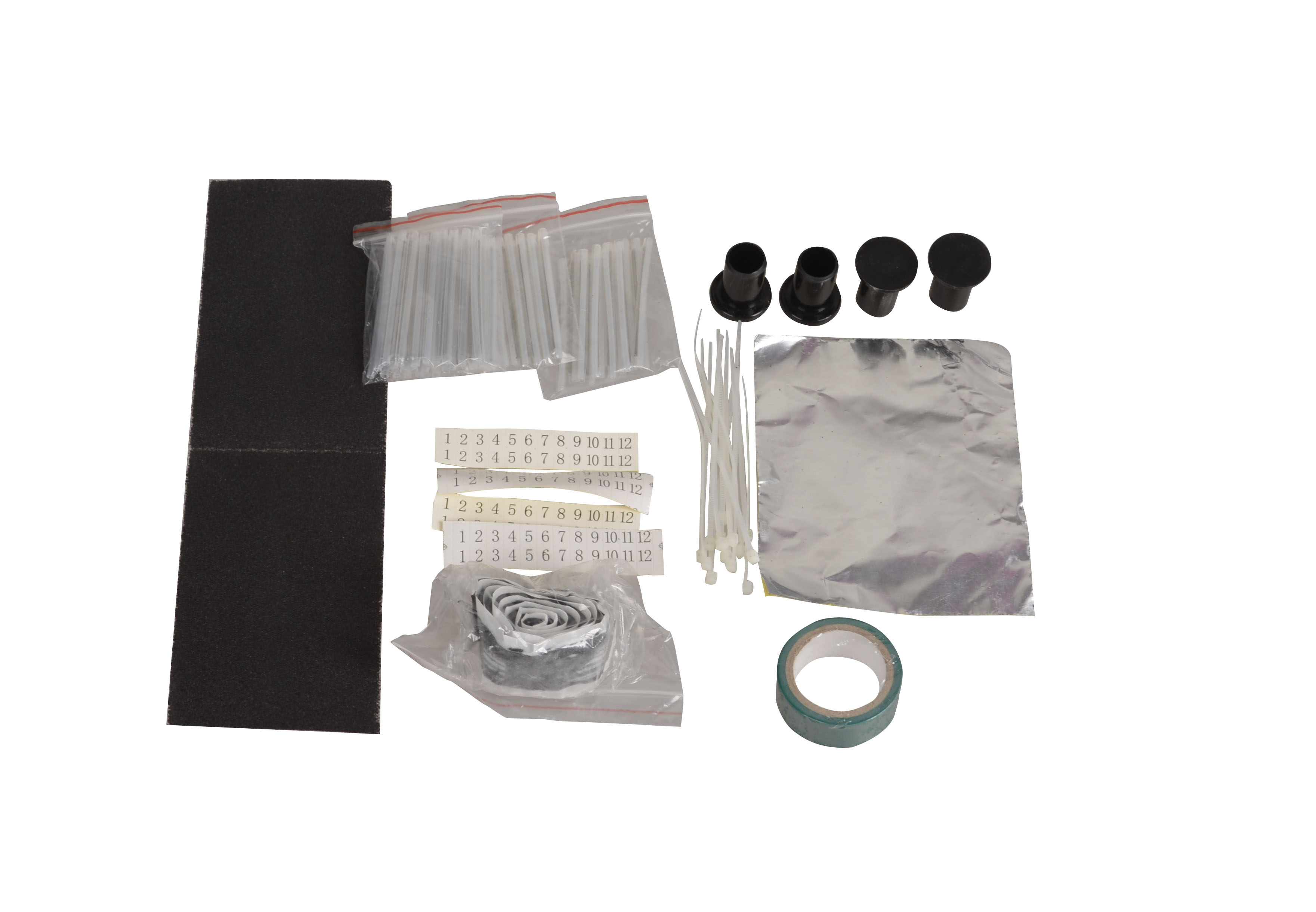

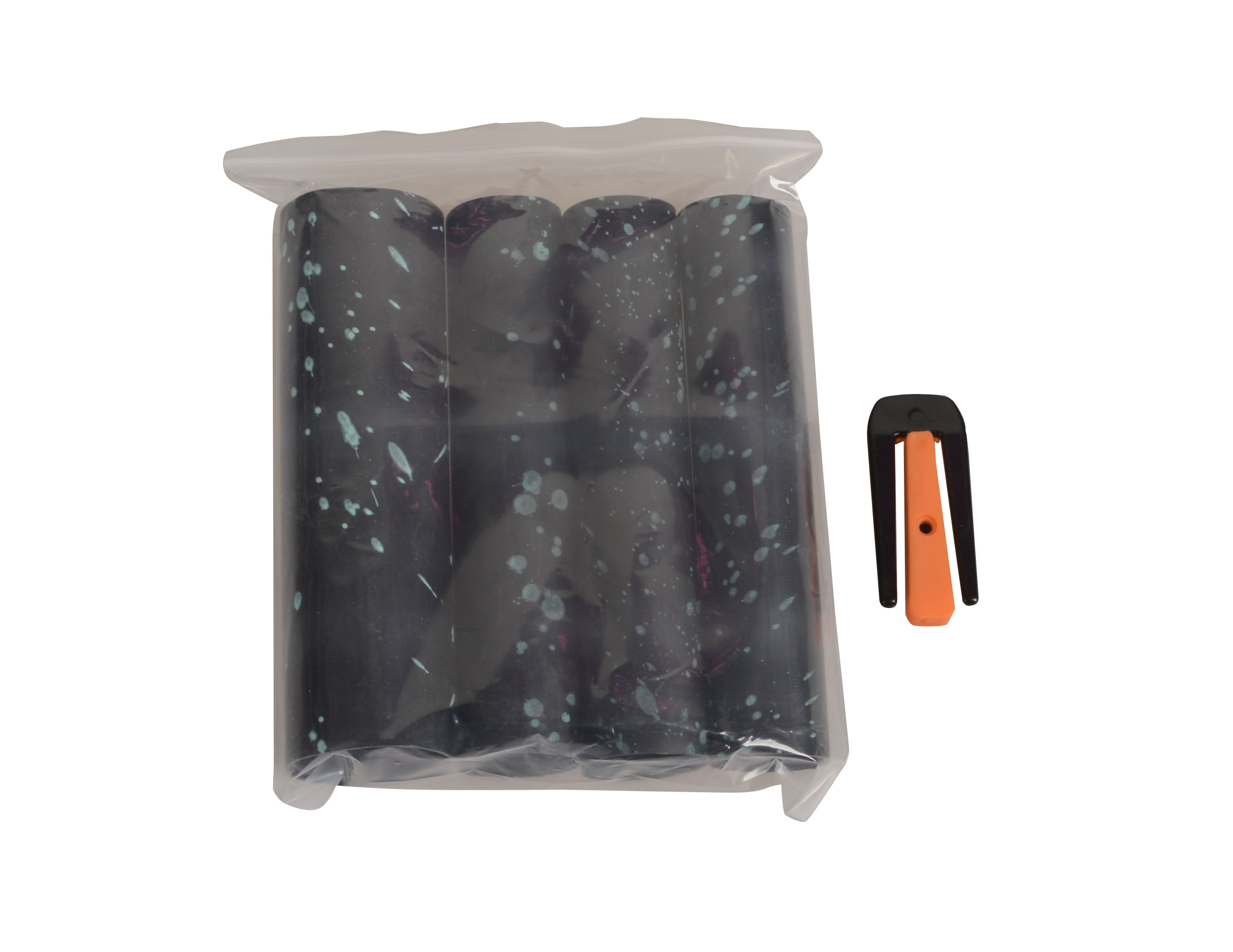

5、Accesorios gratis

Order

no.

Name

Specification

Unit

Quantity

1

splice protect tube

L=60mm

PCS

same as the

fiber No.

2

wrap tie

L=100

PCS

5

3

branch off clip

S size

PCS

1

4

bare fiber protect

tube

Ф4mm

M

1

5

insulation tape

Black

PCS

1

6

heat shrink tube

Ф30*100mm/ Black

PCS

3

7

heat shrink tube

Ф45*120mm

PCS

1

8

tin foil paper

15cm*10cm

PCS

1

9

sandblanket

320#280*60mm

PCS

1

10

Insulation tape

0.15*17mm*8 / Black

ROLL

1

11

Velcro

350MM*15MM*3MM/

Black

PCS

1

6Accesorios Opcionales

Order

no.



Name



Quantity



Remarks



1

pole mounting

accessory



1



for pole mounting use



2

aerial mounting

accessory



1



for aerial mounting use


7Accesorios Opcionales

Order

no.



Name



Quantity



Remarks



1

pole mounting

accessory



1



for pole mounting use



2

aerial mounting

accessory



1



for aerial mounting use
