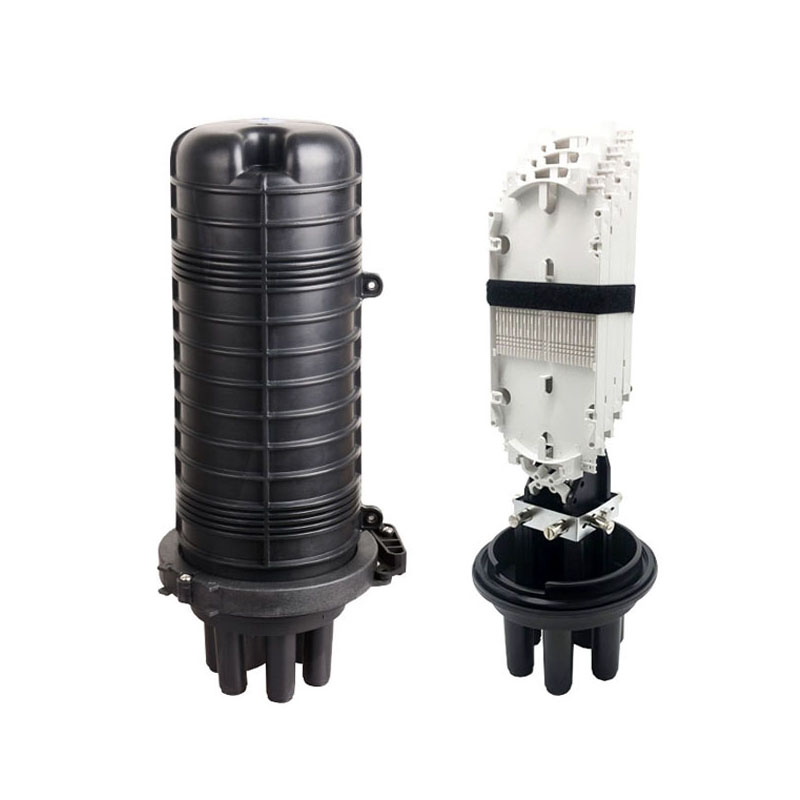

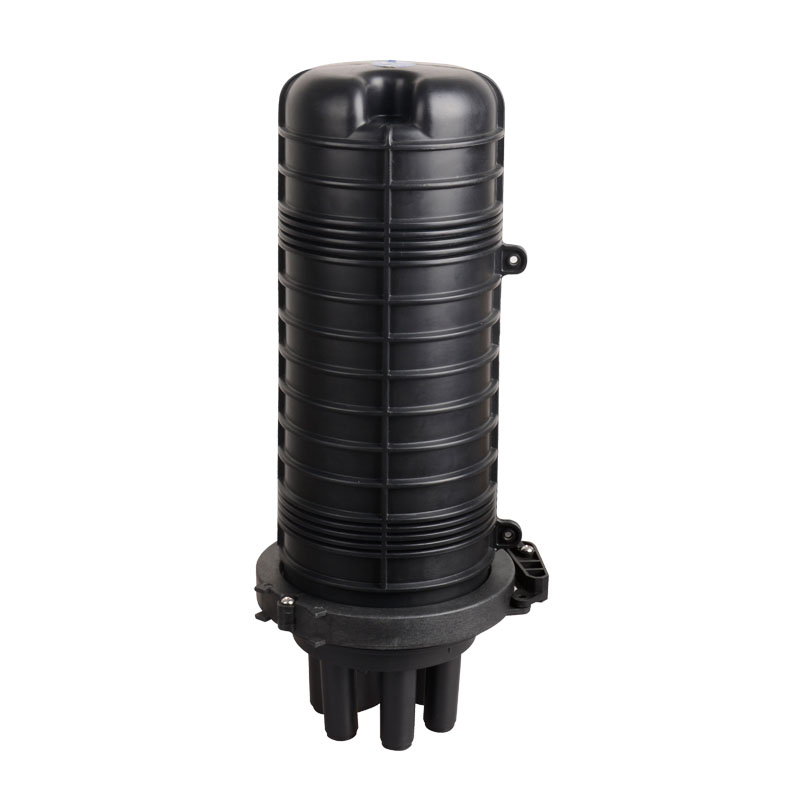

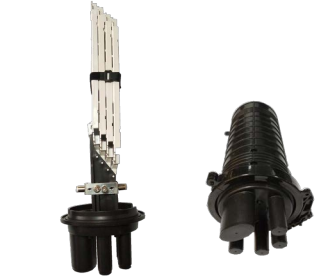

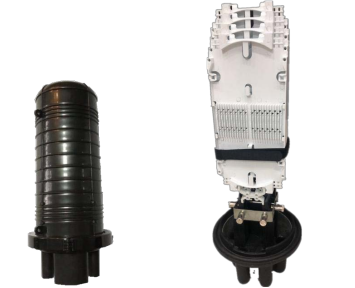

CT107H CIERRE DE EMPALME DE NÚCLEO 196 DE FIBRA ÓPTICA
CT107H CIERRE DE EMPALME DE NÚCLEO 196 DE FIBRA ÓPTICA
1.1 Aplicación
La serie de cierre de empalme de fibra óptica 7002
1.2 Estándar
《La primera sección del cierre de empalme de fibra óptica: cierre de empalme de fibra óptica para exteriores》(YD/T 814.1-2013)
1.3 Recomendación
Se recomienda comprar e inspeccionar los productos con requisitos técnicos estrictamente.
2 Las partes del cierre de empalme de fibra óptica.

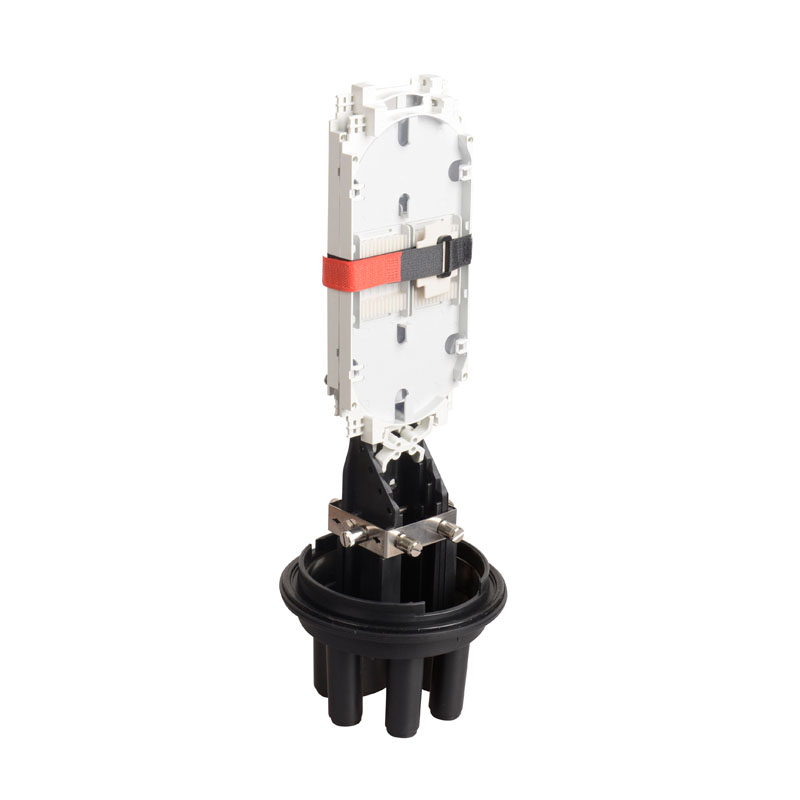

Parte inferior de la caja, cubierta de la caja, portacables, soporte para reforzar la parte del cable, bandeja de empalme, brida mágica, placa para instalar la bandeja de empalme, pieza de sellado para el cuerpo de la caja, aro de la caja y otros accesorios.
3 El color del producto
3.1 El color de la caja: negro
3.2 No hay diferencia de color entre la parte inferior de la caja y la tapa de la caja.
4 The fixing method of box body
The inlet cable is sealed by heat shrinkage.

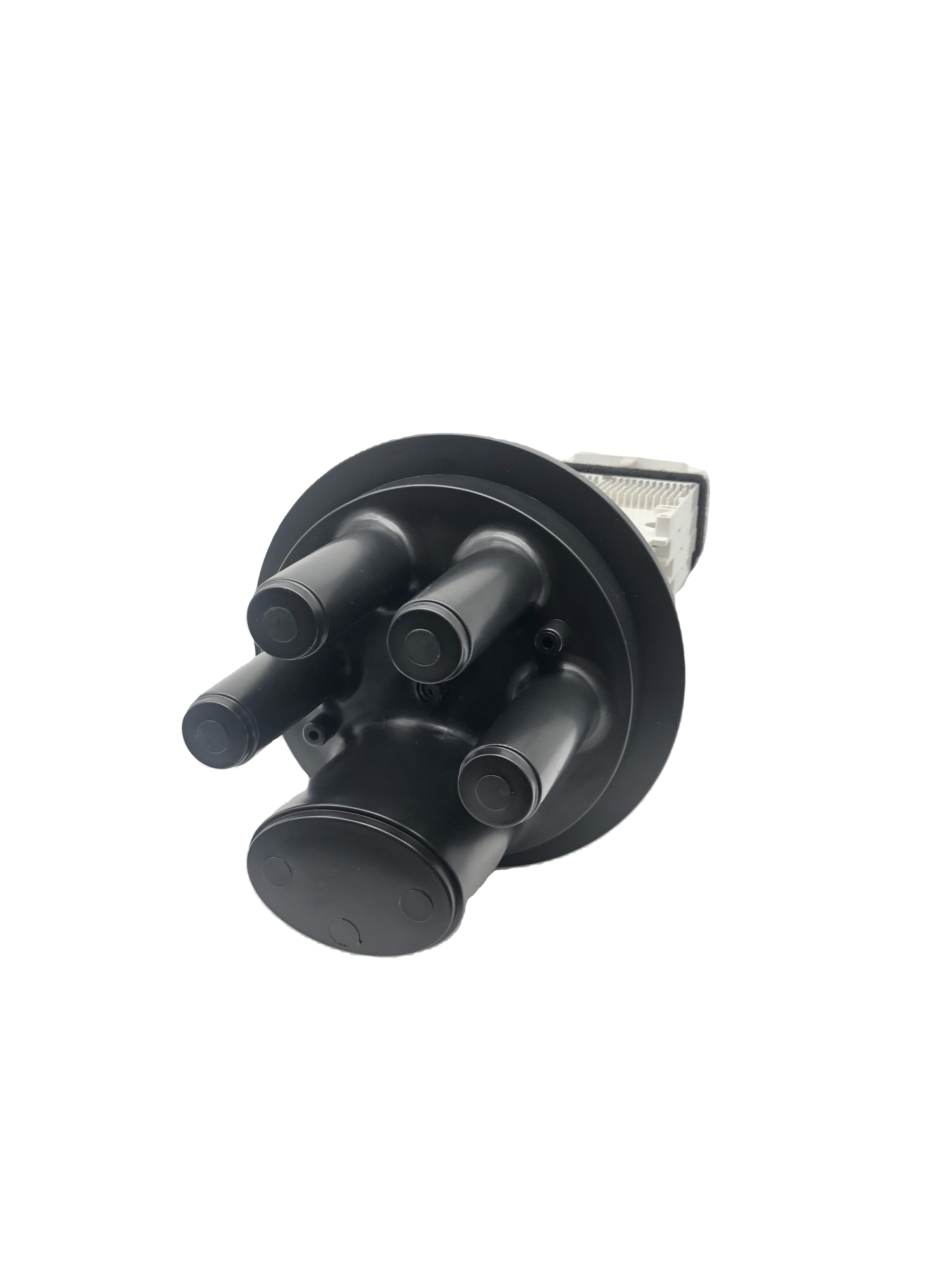

5 Inlet/Outlet and capacity
5.1 Inlet/outlet
1+4
5.2 Maximum capacity
196 cores
6 Parámetros técnicos
6.1 Función
6.1.1 El cuerpo de la caja está hecho de material plástico de ingeniería de alta calidad PP con excelente intensidad y rendimiento químico estable.
6.1.2 Con un buen diseño a prueba de agua, el cierre de empalme de fibra óptica se puede aplicar en áreas subterráneas y aéreas.
6.1.3 El excelente diseño de enrutamiento de fibra garantiza la curvatura del radio de la fibra y suficiente fibra
storage space. 6.1.4 The service life is up to more than 25 years. 6.1.5 Protection Level: IP68 6.1.6 The box body can be sealed quickly and easily, which the ports of inlet and outlet cable likes to do that. 6.2 Product dimension Length*Width*Depth(mm): 470x205 mm
6.3 Application environment Application environment: -40℃～＋65℃ Storage temperature: －25℃～＋60℃ Relative humidity: ≤95%（＋30℃） Atmospheric pressure: 62～101kPa 6.4 The structure of product
|

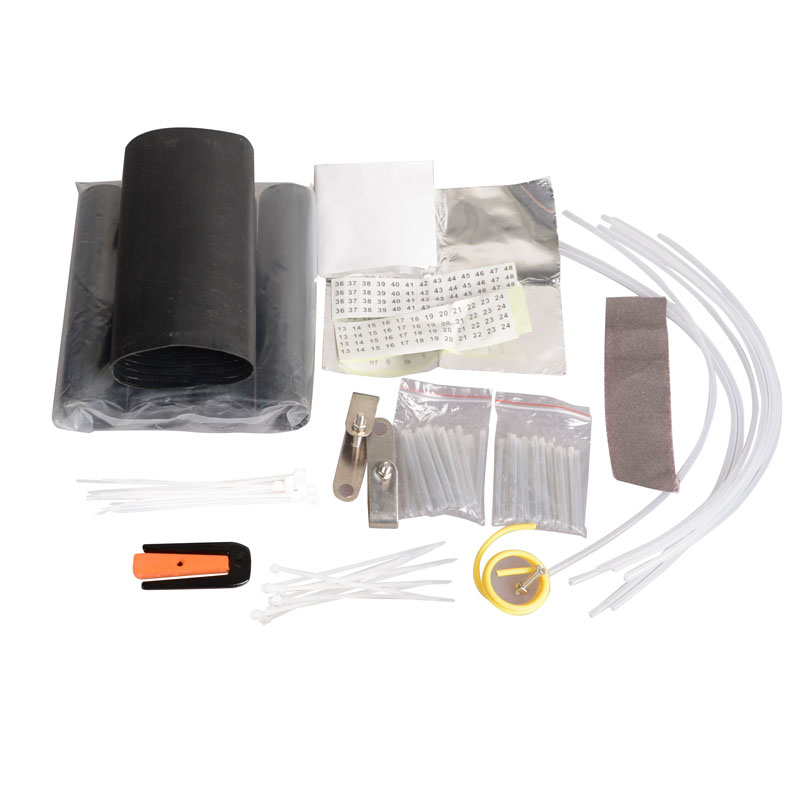

7.2 Accessory section | ||||
Product name | Specification | Unit | Quantity | Remark |
Nylon cable tie | 3*100 | PCS | 10 | |
Splice tube | L=60MM | PCS | 196 | The quantity of splice tube is same as the fibers’ |
Sandpaper | 80*30 | PCS | 1 | |
Divergence card | PCS | 1 | ||
Aluminum foil | 100*100(with adhesive) | PCS | 1 | |
Protective tube for bare fiber | M | 1 | ||
Insulation Tape | PCS | 1 | ||
Heat shrinkable tube |
SET |
2 | The quantity of heat shrinkable tube is same as the fibers’ capacity | |
Aerial-mounting fits | SET | 1 | Can be optional as the customers’ request | |
